技术参数

单位

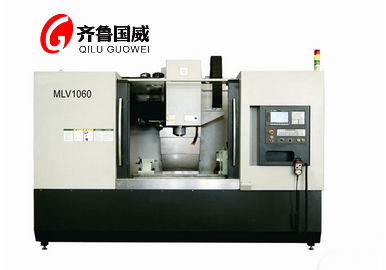

MLV1060

工作台尺寸

mm

1300x620

T型槽尺寸（数量x宽x节距）

mm

5x18x100

工作台载重

kg

600

导轨类型

二线一硬

X/Y/Z轴行程

mm

1000x600x600

主轴鼻端至工作台面距离

mm

150--750

主轴中心至立柱面距离

mm

660

主轴锥度

BT40/BT50

主轴转速

rpm

100-8000

传动方式

同步带

主轴马达

kw

7.5/11

X/Y/Z轴马达

N.m

11/11/20

主轴冷却

-

Z/Y/Z轴滚珠丝杆（直径x螺距）

mm

4012/4012/4010

X/Y/Z轴快速进给速度

m/min

24/24/15

X/Y/Z轴进给速率

m/min

10

刀库形式

斗笠、圆盘

刀库容量&刀柄形式

BT40-16/24

刀具长度

mm

300

刀具重量

kg

7.5

换刀时间

sec

2.5

电源需求规格

KVA

25

所需气压

kgf/c㎡

5-7

定位精度

mm

±0.007(X、Y) ±0.008(Z)

重复定位精度

mm

±0.003(X、Y) ±0.005(Z)

机床外形尺寸（长x宽x高）

mm

3100x3150x3280

机床重量（净重/毛重）

T

6.5/6.9
